Banheiro PNE – Medidas De Acordo Com A Norma!

O termo PNE trata-se de construções destinadas a Pessoas com Necessidades Especiais. Nesse artigo em específico iremos abordar o banheiro PNE, ou seja, o banheiro para pessoas com necessidades especiais.

Mas, antes de abordarmos propriamente a construção do banheiro, suas normas e medidas, é importante destacarmos que o termo PNE, ao contrário do que você pode imaginar a uma primeira lida, não destina-se somente a cadeirantes, mas também a idosos e gestantes. Ou seja, com isso queremos dizer que a abrangência do termo é muito mais ampla do que pode parecer inicialmente.

O banheiro PNE

A construção de um banheiro PNE é totalmente regulada pela NBR 9050 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos. É importante destacarmos termos como PCR (Pessoa com Cadeira de Rodas) e PMR (Pessoa com Mobilidade Reduzida), que são duas “sub-categorias” dentro de PNE, e que devem ser levadas em consideração durante a construção de um banheiro PNE.

Então, com a Norma debaixo do braço, vamos citar os principais pontos que a Norma aborda para a construção de um banheiro PNE.

As medidas de cada componente de um banheiro PNE

Abaixo listaremos as medidas dos principais componentes de um banheiro PNE, além de especificações para estes determinados componentes, e claro, tudo sempre de acordo com a Norma.

Para o Box

  • Com relação ao box, é necessário que seu piso possua uma proteção anti-derrapante, e que a largura mínima do box seja de 80 cm, além de um desnível de 1,5 cm com relação ao piso do banheiro;
  • Um assento fixo para banho, com uma largura mínima de 45 cm, e uma altura com relação ao piso de 46 cm;
  • É necessário que tenham barras laterais de apoio, com alturas variáveis, falaremos especificamente sobre estas barras mais abaixo;
  • Um chuveiro portátil;
  • Um porta objetos fixo;
  • A saboneteira contando sabão líquido deve possuir uma altura média com relação ao piso de 1,20 m;
  • O fechamento do box deve ser realizado com um material que seja firme e inquebrável, um sistema de portas de correr, ou então a utilização de uma simples cortina plástica;
  • Torneiras de manuseio simples;
  • Um tapete externo feito de borracha com ventosas;
  • O porta toalha deve estar bem próximo ao box, e possuir uma altura média de 1,30 m com relação ao solo.

Para o vaso sanitário

  • A altura média do vaso sanitário deve estar entre 45 a 50 cm;
  • A descarga deve ser simples, caixa acoplada, ou então uma descarga por botão;
  • A ducha higiênica manual deve estar a uma altura de 45 cm com relação ao piso;
  • Sabonete líquido deve estar próximo ao vaso sanitário;
  • Papeleira externa e de fácil acesso, com um altura média de 45 cm em relação ao piso;
  • Barras de apoio devem estar acima do tampo do vaso, com uma altura média de 30 cm.

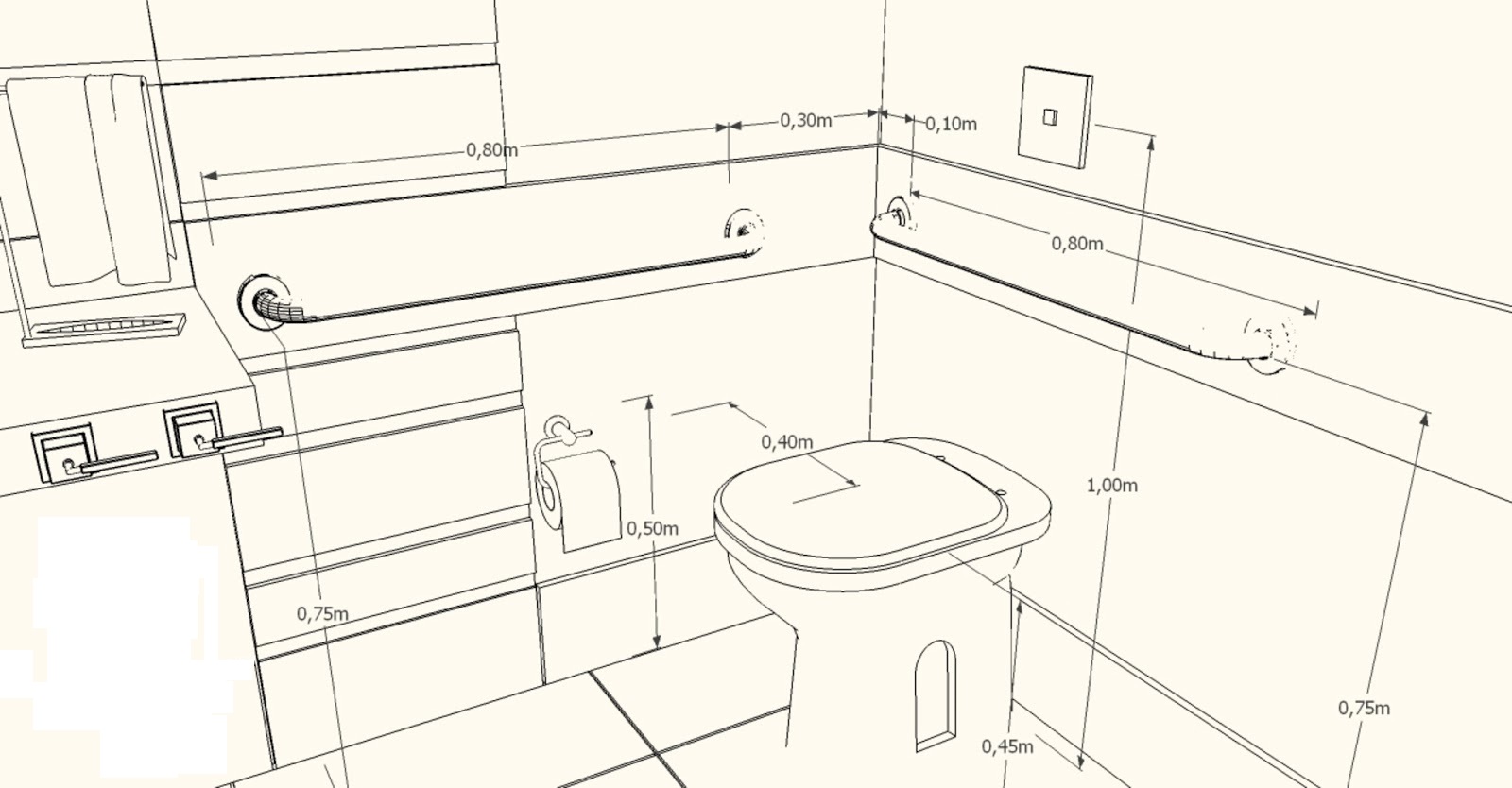

Medidas do vaso sanitário em um banheiro PNE

Para as bancadas

  • Bancadas devem possuir uma altura entre 80 e 85 cm;
  • Uma torneira de manuseio simples – ½ volta, monocomando, alavanca ou célula fotoelétrica;
  • A torneira deve estar a, no máximo, 50 cm de sua face externa frontal;
  • A pia deve contar com um ralo protetor e barras de apoio junto ao lavatório;
  • Tomadas e interruptores devem estar em uma área seca e com altura dentre 1,10 m até 1,30 m com relação ao piso;
  • Porta toalhas deve estar próximo a bancada e com altura dentre 1,10 m até 1,30 m com relação ao piso.

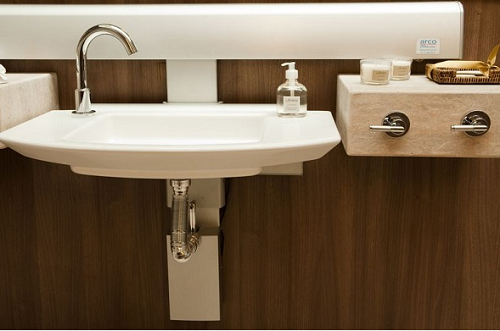

Medidas da pia em um banheiro PNE

Para os armários

  • No caso de PCR, deve-se possuir uma área para livre movimentação da cadeira de rodas, ou então das pernas para PMR;
  • O espelho frontal deve estar iluminado, além de ser um espelho de aumento;
  • Escovas, lâminas, remédios e tubos devem estar apoiados em material inquebrável;
  • Prateleiras internas devem ser feitas de material inquebrável;
  • Gavetas devem possuir travas de segurança.

O tamanho total de um banheiro PCR

O foco do artigo é um banheiro PNE, entretanto, é sabido que um banheiro PCR é um projeto que requer um maior grau de envolvimento e cuidado do que um banheiro PMR. Assim sendo, e após termos definidos algumas dimensões e diretrizes para determinados componentes de um banheiro no tópico acima, vamos focar especificamente no tamanho total de um banheiro para cadeirante.

Anúncios

Consideremos então as medidas mínimas para cada uma das áreas, tais medidas são:

  • 3,0 x 1,8 metros no caso de um banheiro retangular;
  • 2,4 x 2,0 metros no caso de um banheiro quadrado;
  • 1,50 x 1,70 metros no caso de um lavabo.

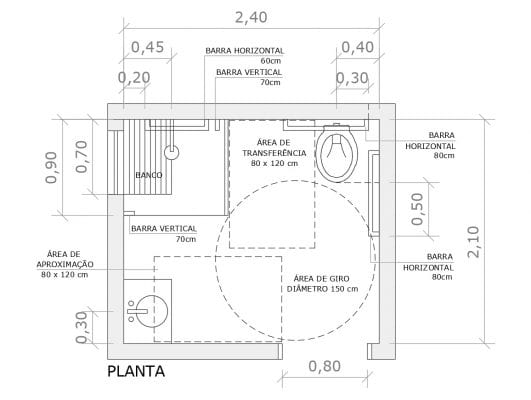

Com o auxílio da imagem abaixo você conseguirá ter uma noção melhor de dimensões.

Banheiro PNE para cadeirante

Barras de apoio em banheiro PNE

As barras de apoio são parte fundamental em qualquer banheiro PNE, elas estão ali justamente para auxiliar na movimentação das pessoas para quais o banheiro PNE é dimensionado e construído. É claro que a Norma abrange o uso das barras de apoio, mais especificamente no item 7.6.

Dentre as recomendações que são feitas por Norma, nós destacamos alguns pontos abaixo que são mais gerais e vale a pena ficar de olho, mas novamente destacamos a importância de ter a Norma debaixo do braço, pois cada caso é um caso.

  • As barras de apoio devem resistir a, no mínimo, 150 Kg durante sua utilização, sendo necessário redimensionar este esforço dependendo do caso e da obra em específico;
  • O diâmetro das barras deverá estar entre 30 mm e 45 mm;
  • A distância interna da barra de apoio com relação a parede deverá ser de, no mínimo, 4 cm;
  • A distância externa da barra de apoio com relação a parede deverá ser de, no máximo, 11 cm.

Com relação a posição das barras, você pode encontrar elas no tópico acima, com relação a sua posição ideal no box e próximo ao vaso sanitário, tudo sempre visando facilitar a vida das pessoas com necessidades especiais.

A porta em um banheiro PNE

Estamos falando aqui de acessibilidade, que é justamente o sentido de se construir um banheiro PNE, então é óbvio que temos de falar sobre sua porta de entrada, literalmente.

Estamos falando de um banheiro PNE, mas, focando exclusivamente na passagem de uma PCR, a medida mínima para a porta do banheiro deverá ser de 80 cm de largura, sendo que em vestiários, sanitários e cabines de banheiro coletivos para PCR, a porta deve sempre abrir de dentro para fora, e no lado de dentro deverá existir uma barra de apoio de 40 cm associada a maçaneta, que servirá para fechar a porta.

O sistema para trava desta porta deverá ser através de alavanca ou tranqueta, e claro, de manuseio simples. E já considerando os impactos que a porta sofrerá da cadeira de rodas, caso ela não seja feita a partir de um material que seja resistente, um revestimento até os primeiros 40 cm de altura da porta deverá ser utilizado.

Agora, para o banheiro PNE focado em PMR, a mesma medida minima dos 80 cm de largura ainda se aplica aqui, entretanto, não há necessidade do puxador e do revestimento na base da porta.

Inspirações magnificas para você

Anúncios

Não é só porque você precisa construir um banheiro PNE que precisa fazer de qualquer maneira, você pode sim transformar o design do seu banheiro PNE em algo maravilhoso!

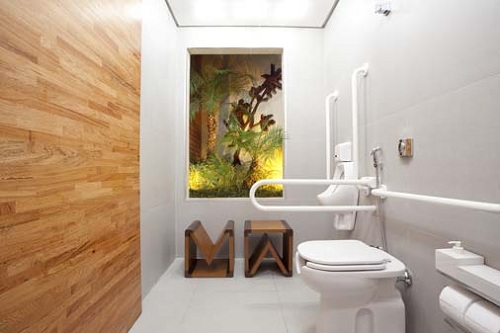

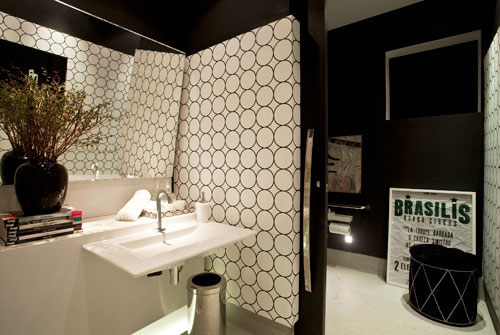

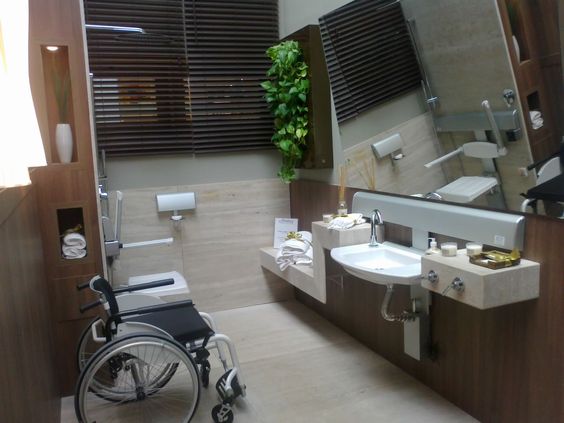

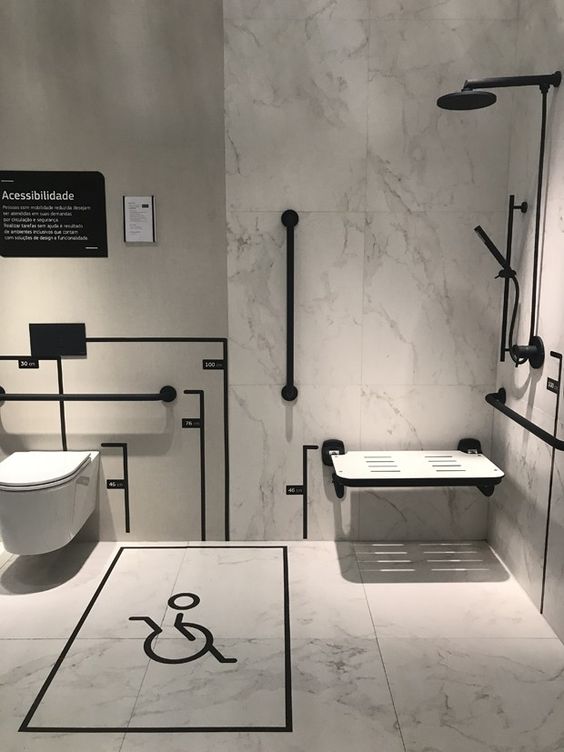

E é claro que não falaríamos nada que não pudêssemos provar, e é exatamente por isso que abaixo nós lhe trazemos diversos designs sensacionais de banheiro PNE para você se inspirar tanto na posição dos elementos do banheiro quanto nas cores e em todo o design.

Viu só? Para um bom arquiteto, tem sempre um meio de unir acessibilidade com beleza!

Conclusão

Certo, agora você pode dizer que sabe o que é um banheiro PNE, e que tem uma certa de noção das medidas que compõe o projeto deste banheiro. Mas, é sempre bom lembrar que, apesar de termos focado mais em pessoas com cadeira de rodas (PCR) devido ao fato deles necessitarem de um banheiro com maiores modificações, o banheiro PNE tem o intuito de atender tanto estas pessoas quanto para pessoas com mobilidade reduzida (PMR), tais como idosos, gestantes e demais.
